– Speedy Block AS500 – Cam kẹp Speedy Block AS500 160/T2X là Kẹp chuyển đổi Form T2 hay còn gọi là Kẹp khóa – Dòng chốt, Dòng thanh đôi (Hiệu suất nhẹ). Kích thước của dòng này cũng được sản xuất bằng thép không gỉ và được hiển thị bên dưới bảng Thông số bản vẽ kỹ thuật.
– Đặc điểm:
. Vật liệu: Thép mạ kẽm hoặc thép không gỉ AISI 304
. Chốt và thanh có đinh tán: Thép mạ kẽm hoặc thép không gỉ AISI 304
. Chốt xoay: Thép mạ kẽm hoặc thép không gỉ AISI 303
. Tay cầm: Polyurethane màu đỏ chống dầu, mỡ và các tác nhân hóa học khác
. Hiệu suất: Dụng cụ đi kèm với một thanh đôi có giá đỡ móc và đai ốc
. Ngoài chiều dài tiêu chuẩn của thanh chữ U, nhiều chiều dài khác nhau được đưa ra bên dưới
. Do đó, khi đặt hàng, hãy chỉ định: T2 hoặc T2X = Dụng cụ có thanh ren đôi tiêu chuẩn và giá đỡ móc
. T20 hoặc T20X = Dụng cụ không có thanh ren đôi, phải được đặt hàng riêng.
Hình: Speedy Block AS500 – Cam kẹp Speedy Block AS500 160/T2X
Model: Speedy AL500 (160/T2), Speedy AS500 (160/T2X), Speedy AL505 (320/T2), Speedy AS505 (320/T2X), Speedy AL510 (700/T2), Speedy AS510 (700/T2X)
Thông số ky thuật Speedy Block AS500:
| Description | Form T2 light – Double rod series (Light performance) |
| Bill of material | 160/T2X |
| Code | AS500 |
| Description | 160/T2X |
| Family | Toggle clamps |
| Series | Latch |
| Material | Stainless steel |
– Tính năng và ứng dụng:
. Các dụng cụ của dòng này đảm bảo đóng nắp hoàn hảo
. Đế đỡ vuông góc với đường tác động của lực
. Ở vị trí đóng, cần điều khiển song song với đế đỡ
. Một loại mỡ đặc biệt được đặt giữa hai bề mặt tiếp xúc trong quá trình lắp ráp.

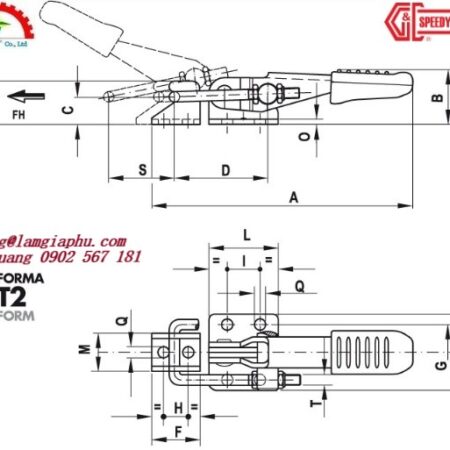

Thông số bản vẽ kỹ thuật Form T2 light – Double rod series (Light performance):
| Code | Description | Stainless Steel Code | Description | A | B | C | D | E | F | G | H | I | L | M | N | O | Q | S | T | Fh (daN) | gr. |
| AL500 | 160/T2 | AS500 | 160/T2X | 98 | 25 | 12 | 35÷44 | 28 | 20 | 19 | 10 | 16 | 26 | 14 | 18 | 2 | 4,3 | 25 | M4 | 160 | 85 |
| AL505 | 320/T2 | AS505 | 320/T2X | 152 | 30 | 16 | 54÷63 | 44 | 28 | 32 | 14,3 | 19 | 40 | 22 | 25 | 3 | 6,5 | 48 | M6 | 320 | 250 |
| AL510 | 700/T2 | AS510 | 700/T2X | 220 | 42 | 24 | 70÷90 | 54 | 38 | 38 | 19 | 41,5 | 60 | 26 | 36 | 3,5 | 8,5 | 58 | M8 | 750 | 600 |
– Model Speedy Block AA Series:
AA130 (125/B), AA140 (125/F), AA205 (200/B), AA215 (200/F), AA305 (300/B), AA315 (300/F), AA405 (400/B), AA415 (400/F), AA505 (500/B), AA515 (500/F), AA075 (70/B), AA085 (70/F), AA125 (125/A), AA135 (125/E), AA200 (200/A), AA210 (200/E), AA300 (300/A), AA310 (300/E), AA400 (400/A), AA410 (400/E), AA500 (500/A), AA510 (500/E), AA070 (70/A), AA080 (70/E), AA220 (200/AV), AA225 (200/EV), AA320 (300/AV), AA325 (300/EV), AA900 (1000/F), AA905 (2000/F), AA910 (3000/F), AA605 (LLB01), AA615 (LLF01), AA635 (LLB02), AA645 (LLF02), AA700 (LSC01), AA705 (LSG01), AA725 (LSC02), AA730 (LSG02), AA710 (LSH01), AA735 (LSH02), AA600 (LLA01), AA610 (LLE01), AA630 (LLA02), AA640 (LLE02)
– Model Speedy Block AD Series:
AD140 (130/N), AD150 (130/P), AD275 (230/N), AD285 (230/P), AD375 (355/N), AD385 (355/P), AD475 (455/N), AD485 (455/P), AD080 (75/N), AD090 (75/P), AD135 (130/M), AD145 (130/O), AD270 (230/M), AD280 (230/O), AD025 (25/M), AD370 (355/M), AD380 (355/O), AD470 (455/M), AD480 (455/O), AD075 (75/M), AD085 (75/O)
– Model Speedy Block AG Series:
AG050/055 (50/ASD), AG050/055 (50/ASS), AG120 (120/AS), AG300 (300/AS), AG361 (1100/AS), AG160 (160/AS), AG371 (2100/AS), AG381 (3100/AS), AG351 (360/AS), AG355 (550/AS), AG070 (70/AS), AG406 (165/AS), AG411 (340/AS), AS411 (340/ASX), AG401 (80/AS), AG165/170 (160/ASD), AG165/170 (160/ASS), AG075/080 (70/ASD), AG075/080 (70/ASS)
– Model Speedy Block AL Series:
AL200 (200/T), AL205 (200/TF), AL300 (300/T), AL305 (300/TF), AL400 (400/T), AL405 (400/TF), AL530 (160/T3), AL535 (320/T3), AL540 (700/T3), AL560 (160/T4), AL565 (320/T4), AL570 (700/T4), AL500 (160/T2), AL505 (320/T2), AL510 (700/T2), AL600 (1400/T2), AL620 (1400/T2S), AL610 (2800/T2), AL630 (2800/T2S)
– Model Speedy Block AO Series:
AO041 (125/AP3), AO046 (125/EP3), AO161 (200/AP3), AO162 (200/APM), AO166 (200/EP3), AO167 (200/EPM), AO201 (300/AP3), AO202 (300/APM), AO206 (300/EP3), AO207 (300/EPM), AO301 (400/AP3), AO302 (400/APM), AO306 (400/EP3), AO307 (400/EPM), AO020 (70/AP3), AO025 (70/EP3), AO600 (1000/EPM), AO620 (2000/EPM), AO181 (200/APV3), AO182 (200/APVM), AO186 (200/EPV3), AO187 (200/EPVM), AO221 (300/APV3), AO222 (300/APVM), AO226 (300/EPV3), AO227 (300/EPVM), AO605 (1000/EPVM), AO625 (2000/EPVM), AO371 (1100/SP3), AO372 (1100/SPM), AO381 (2100/SP3), AO382 (2100/SPM), AO361 (360/SP3), AO362 (360/SPM), AO350 (70/SP3)
– Model Speedy Block AS Series:
AS130 (125/BX), AS140 (125/FX), AS075 (70/BX), AS085 (70/FX), AS125 (125/AX), AS135 (125/EX), AS070 (70/AX), AS080 (70/EX), AS406 (165/ASX), AS401 (80/ASX), AS500 (160/T2X), AS530 (160/T3X), AS505 (320/T2X), AS535 (320/T3X), AS580 (1400/T2X), AS540 (700/T3X), AS510 (700/T2X), AS590 (1400/T2SX), AS585 (2800/T2X), AS595 (2800/T2SX)
– Model Speedy Block DS Series:
DS140 (130/NX), DS150 (130/PX), DS275 (230/NX), DS285 (230/PX), DS080 (75/NX), DS090 (75/PX), DS135 (130/MX), DS145 (130/OX), DS270 (230/MX), DS280 (230/OX), DS025 (25/MX), DS075 (75/MX), DS085 (75/OX)
