Speedy Block AG080 – Cam kẹp Speedy Block AG080 70/ASS là Kẹp chuyển đổi Form ASS đẩy và kéo theo đường thẳng dòng hành động. Kẹp chuyển đổi Speedy Block – Dòng hành động thẳng Speedy Block.
– Đặc điểm:
. Vật liệu: Thép mạ kẽm
. Chốt đinh tán, thanh đẩy và cần điều khiển: Thép mạ kẽm
. Thân kẹp cơ bản: Thép rèn nóng ASTM A105 với lớp hoàn thiện phosphat hóa mangan.
. Tay cầm: Polyurethane đỏ chống dầu, mỡ và các tác nhân hóa học khác.
. Hiệu suất:
__ Kẹp kéo dạng ASD với cần điều khiển xoay ngược chiều kim đồng hồ kẹp kéo với cần điều khiển xoay theo chiều kim đồng hồ;
__ Kẹp đẩy dạng ASS với cần điều khiển xoay theo chiều kim đồng hồ kẹp kéo với cần điều khiển xoay ngược chiều kim đồng hồ;
. Trục chính: Phải đặt hàng riêng (xem Dòng phụ kiện)

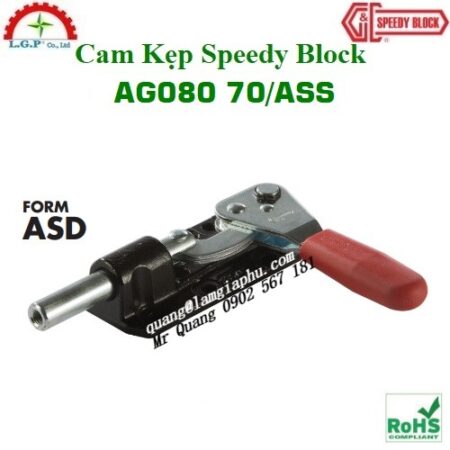

Hình: Speedy Block AG080 – Cam kẹp Speedy Block AG080 70/ASS
Model: Speedy AG075 (70/ASD), Speedy AG080 (70/ASS), Speedy AG165 (160/ASD), Speedy AG170 (160/ASS), Speedy AG175 (550/ASD), Speedy AG180 (550/ASS)
Thông số ky thuật Speedy Block AG080:
| Description | Toggle clamp Form ASS – Form ASD Heavy Push and Pull |
| Bill of material | 70/ASS |
| Code | AG080 |
| Description | 70/ASS |
| Family | Toggle clamps |
| Series | Straight-line action |
| Material | Galvanized steel |
– Tính năng và ứng dụng:
. Điểm tác dụng lực thấp cũng như cản trở rất ít theo chiều dọc.
. Một loại mỡ đặc biệt được đặt giữa hai bề mặt tiếp xúc trong quá trình lắp ráp.

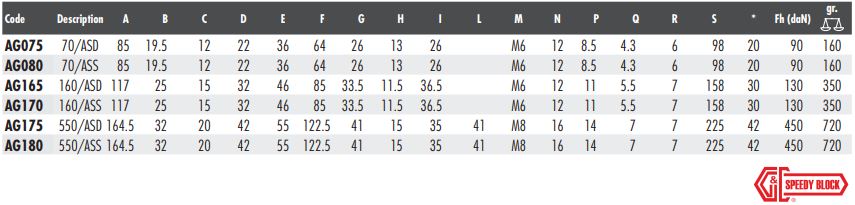

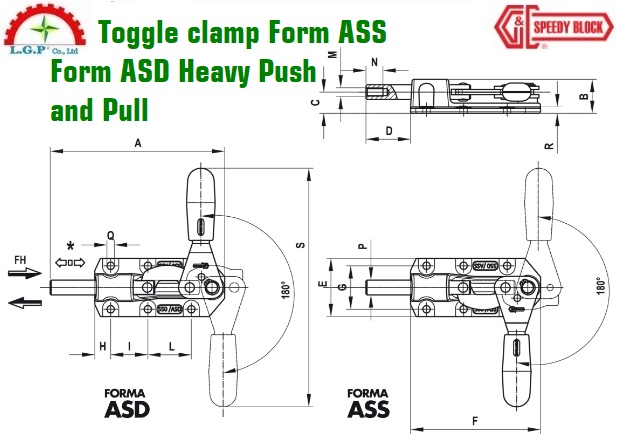

Bảng thông số kỹ thuật Toggle clamp Form ASS – Form ASD Heavy Push and Pull:
| Code | Description | A | B | C | D | E | F | G | H | I | L | M | N | O | P | Q | R | S | * | Fh
(daN) |
Gr. |
|
AG075 |
70/ASD |
85 | 19.5 | 12 | 22 | 36 | 64 | 26 | 13 | 26 | – | M6 | 12 | 4.2 | 8.5 | 4.3 | 6 | 98 | 20 | 90 |
160 |
|
AG080 |
70/ASS |
85 | 19.5 | 12 | 22 | 36 | 64 | 26 | 13 | 26 | – | M6 | 12 | 4.2 | 8.5 | 4.3 | 6 | 98 | 20 | 90 | 160 |
|
AG165 |
160/ASD | 117 | 25 | 15 | 32 | 46 | 85 | 33.5 | 11.5 | 36.5 | – | M6 | 12 | 5.5 | 11 | 5.5 | 7 | 158 | 30 | 130 | 350 |
|
AG170 |
160/ASS |
117 | 25 | 15 | 32 | 46 | 85 | 33.5 | 11.5 | 36.5 | – | M6 | 12 | 5.5 | 11 | 5.5 | 7 | 158 | 30 | 130 | 350 |
|
AG175 |
550/ASD | 164.5 | 32 | 20 | 42 | 55 | 122.5 | 41 | 15 | 35 | 41 | M8 | 16 | 14 | 14 | 7 | 6 | 225 | 42 |
450 |
720 |
|
AG180 |
550/ASS |
164.5 | 32 | 20 | 42 | 55 | 122.5 | 41 | 15 | 35 | 41 | M8 | 16 | 14 | 14 | 7 | 6 | 225 | 42 |
450 |
720 |
